Visualización y verificación del patrón de flujo de aire en salas blancas: una guía práctica para la integridad del flujo laminar

Por qué es importante la verificación del patrón de flujo de aire en las salas blancas

El flujo de aire es uno de los principales mecanismos que separa un ambiente de sala limpia controlado de uno no controlado. En áreas de procesamiento críticas, el flujo de aire dirigido adecuadamente ayuda a barrer las partículas del producto expuesto o de las superficies de contacto del proceso. Cuando el flujo de aire se vuelve inestable, no uniforme, obstruido o desviado, el riesgo de contaminación aumenta rápidamente.

Es por eso que la verificación del patrón de flujo de aire se trata como una parte crítica del control de la contaminación, especialmente para zonas de Grado A (ISO 5) y otras operaciones de alto riesgo. Admite calificación, revisión de rutina, investigación de desviaciones, resolución de problemas de HVAC y confirmación posterior al mantenimiento. Su artículo original ya sitúa la visualización del flujo de aire en el centro de la verificación del flujo laminar, los estudios de humo, el análisis de trazas de partículas y el mapeo de velocidades. :contentReference[oaicite:2]{index=2}

Tipos de patrones de flujo de aire

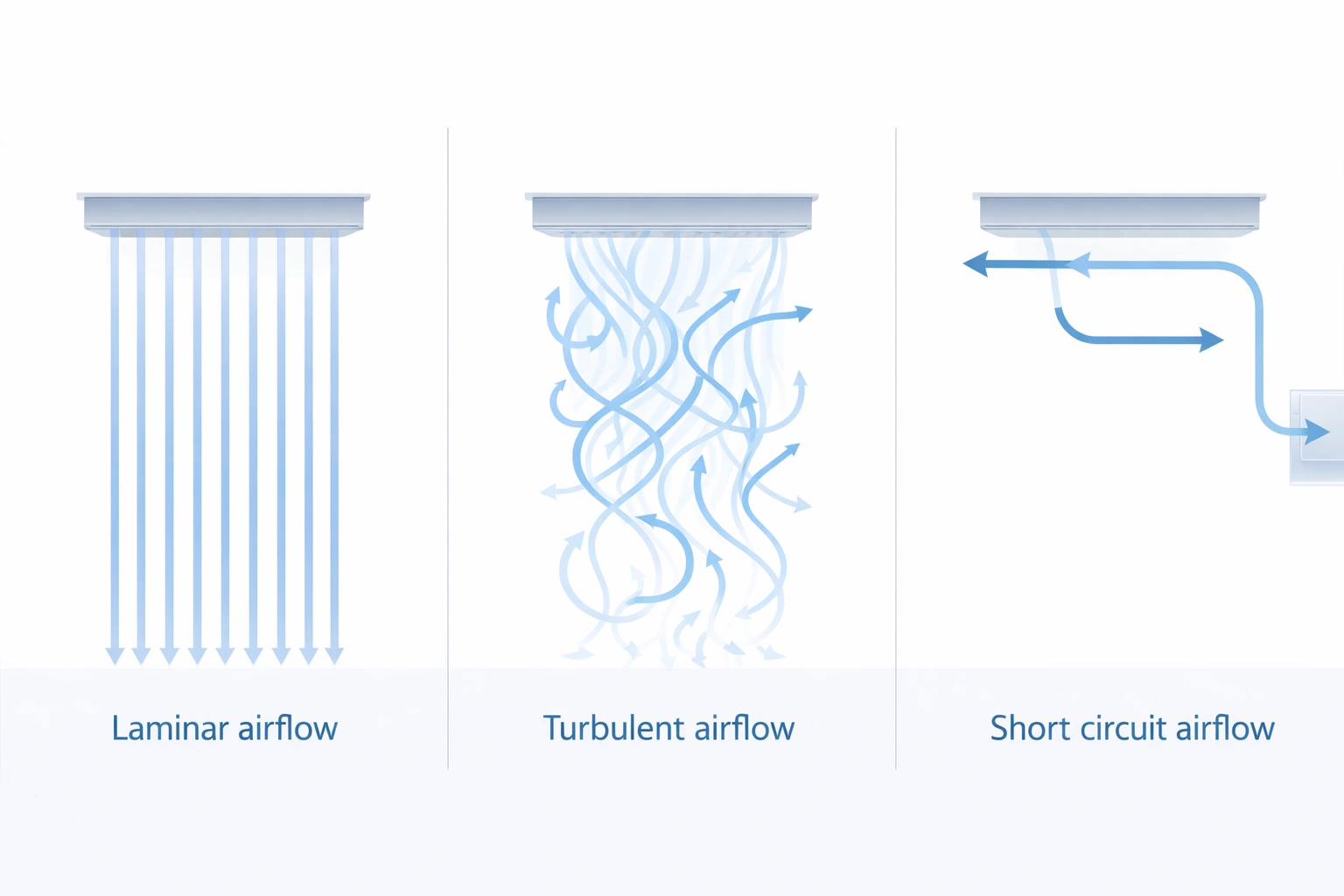

Antes de que comiencen las pruebas, los equipos deben definir cómo se ve el flujo de aire aceptable en la zona objetivo. La comparación más común es entre flujo de aire laminar, flujo de aire turbulento y flujo de aire de cortocircuito. Su contenido fuente utiliza estas tres categorías como marco conceptual central. :contentReference[oaicite:3]{index=3}

Métodos de visualización para la verificación del flujo de aire

Los programas de verificación más prácticos combinan métodos cualitativos y cuantitativos. Su artículo destaca las pruebas de humo, los métodos de rastreo de partículas y el mapeo basado en anemómetros como las principales herramientas para la verificación estructurada del flujo de aire. :contentReference[oaicite:4]{index=4}

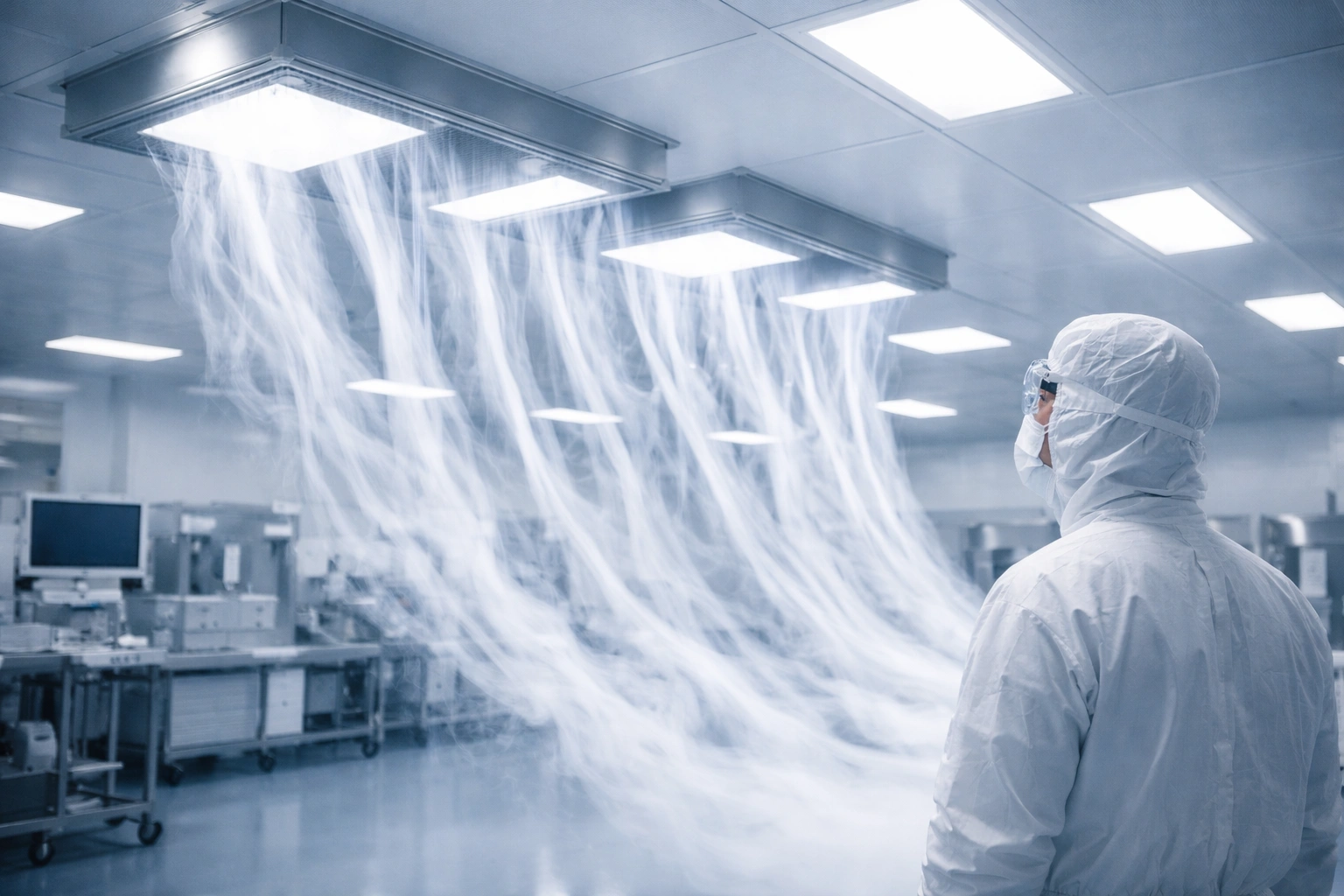

1. Prueba de humo

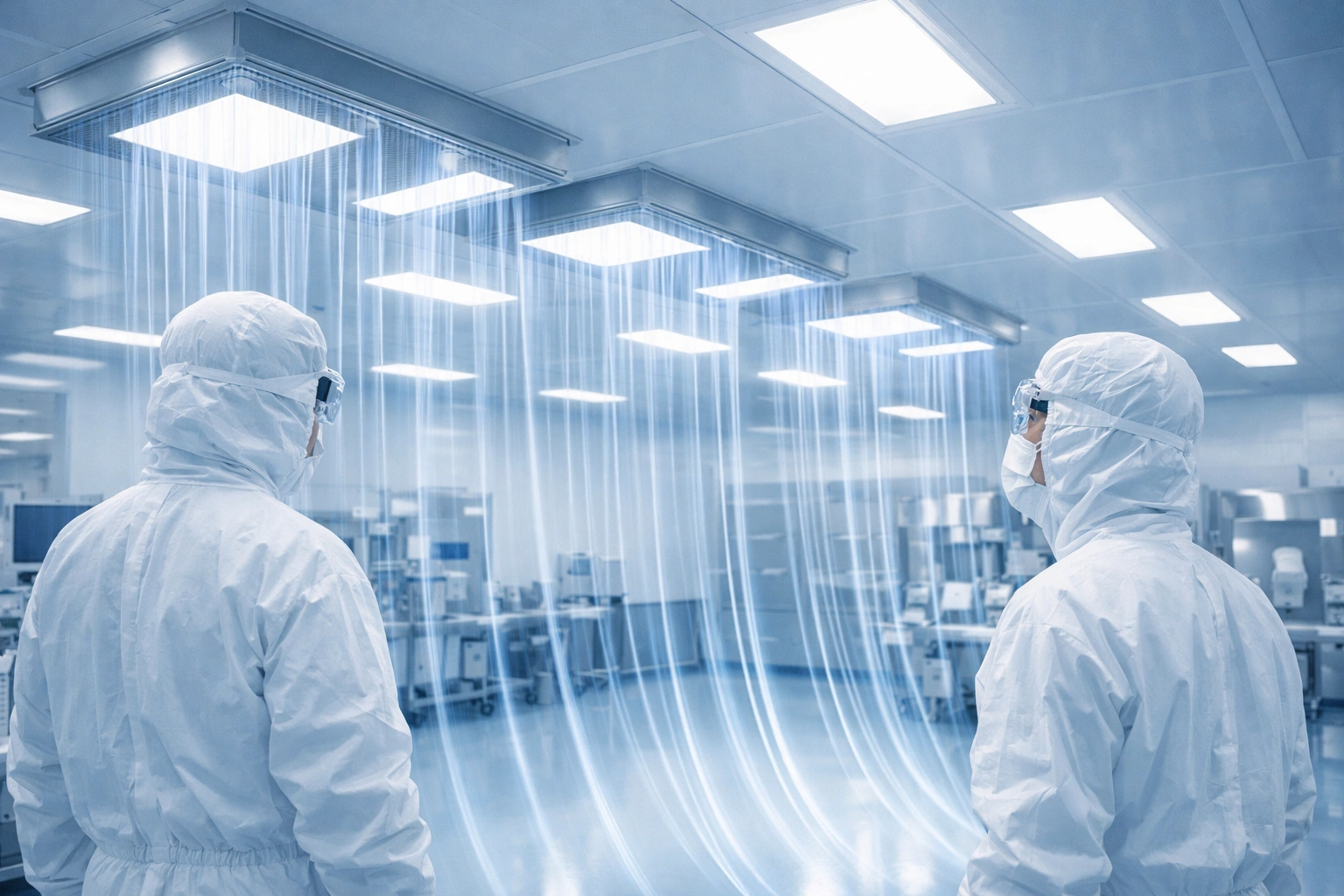

La visualización del humo sigue siendo la forma más reconocida de observar directamente el comportamiento del flujo de aire. Una corriente de humo controlada liberada cerca del filtro HEPA o del punto de prueba ayuda a revelar si el flujo es suave, uniforme y protector, o si se descompone en remolinos, obstrucciones y rutas de derivación.

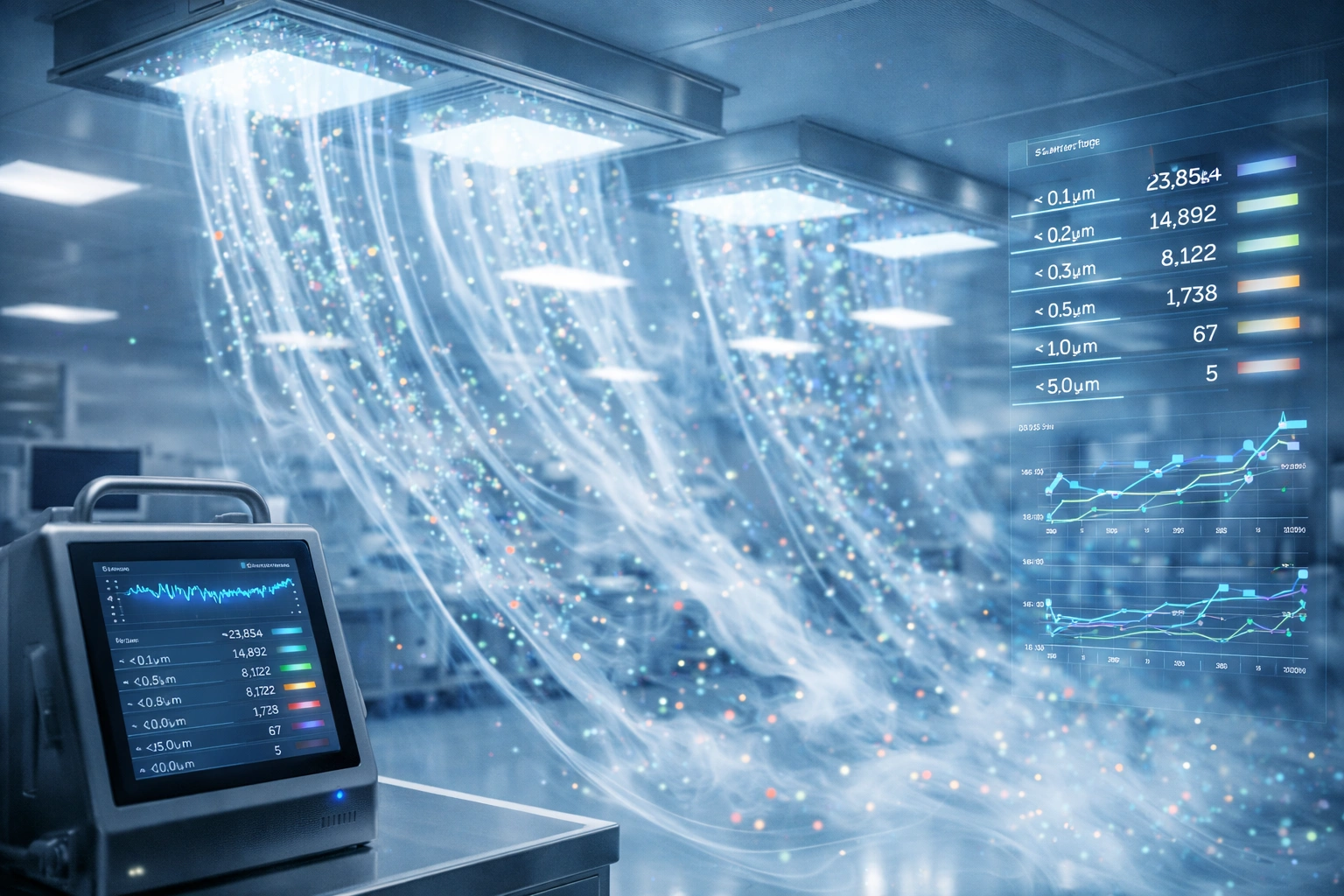

2. Método de rastreo de partículas

Los métodos de rastreo de partículas añaden una capa más cuantitativa al monitorear el movimiento y la concentración de las partículas a través de la ruta del flujo de aire. Esto puede ayudar a confirmar la recirculación, la derivación o el comportamiento no uniforme que puede no apreciarse completamente solo a través de patrones visuales de humo.

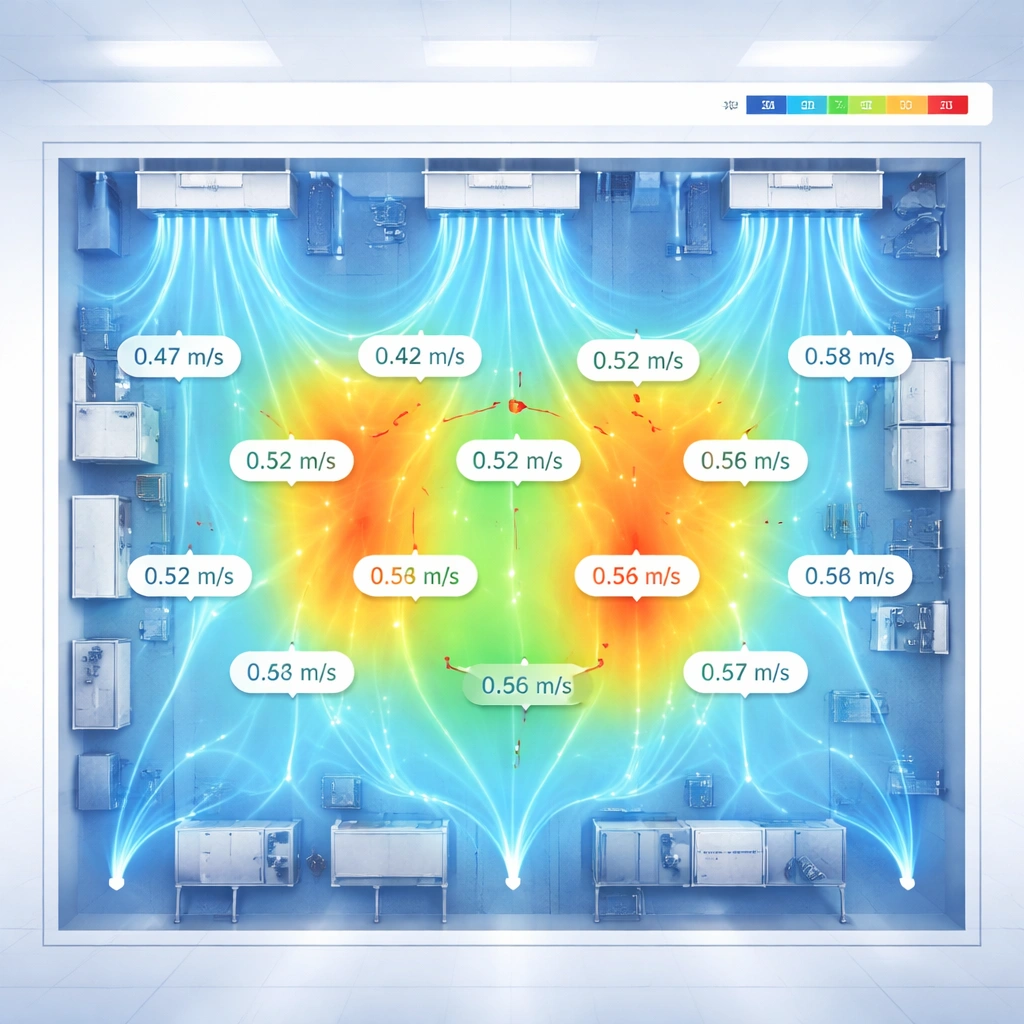

3. Mapeo de velocidad

El mapeo de velocidades proporciona la evidencia numérica necesaria para confirmar la uniformidad. Es particularmente importante cuando una zona parece visualmente aceptable pero aún produce una protección desigual debido a puntos débiles, velocidad excesiva o desequilibrio local.

Protocolo de verificación del flujo de aire

Un protocolo de verificación útil debe definir verificaciones previas, puntos de prueba, método de observación, formato de registro, criterios de aceptación y lógica de remediación. También debería aclarar si las pruebas se realizan en reposo, en condiciones operativas o como parte de la calificación o recalificación.

Criterios de aceptación para patrones de flujo de aire de salas blancas

Los criterios de aceptación deben reflejar tanto el desempeño de ingeniería como la intención de control de la contaminación. Su marco original identifica el tipo de flujo, la turbulencia visible, los cortocircuitos, la uniformidad de la velocidad, el rango de velocidad, las obstrucciones y la recirculación como criterios de evaluación básicos. :contentReference[oaicite:5]{index=5}

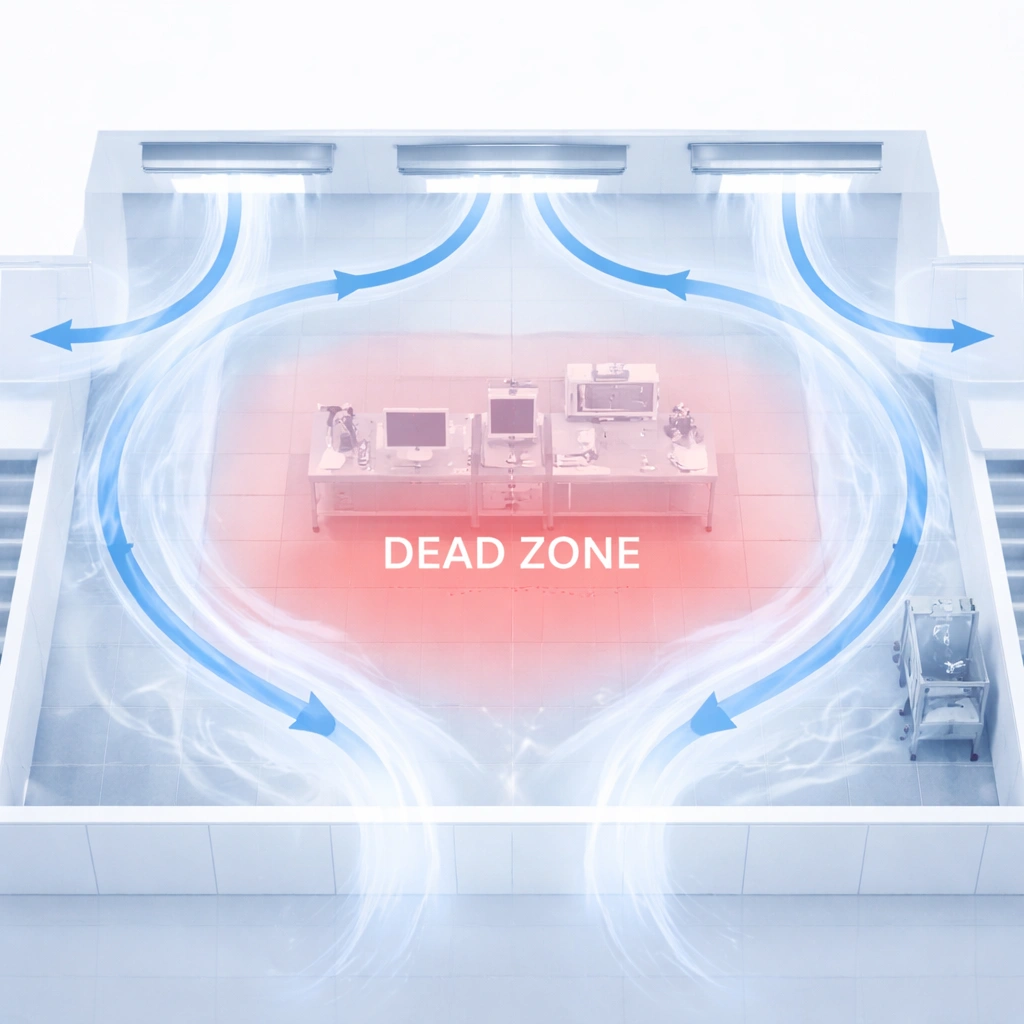

Fallas comunes en el flujo de aire y sus causas

Las fallas en el flujo de aire a menudo son causadas por factores operativos del mundo real y no únicamente por la intención del diseño. La ubicación de los equipos, los materiales almacenados, la ubicación del personal, los filtros degradados y el desequilibrio en las rutas de retorno pueden cambiar significativamente los patrones del flujo de aire. Su artículo fuente identifica obstrucciones, cortocircuitos, turbulencias, velocidades no uniformes y recirculación como los principales tipos de fallas recurrentes. :contentReference[oaicite:6]{index=6}

Estrategias de remediación

La acción correctiva debe adaptarse al mecanismo de falla del flujo de aire. No todos los problemas requieren un rediseño, pero cada falla significativa debe desencadenar una revisión documentada y una verificación de seguimiento.

Expectativas de documentación y registros

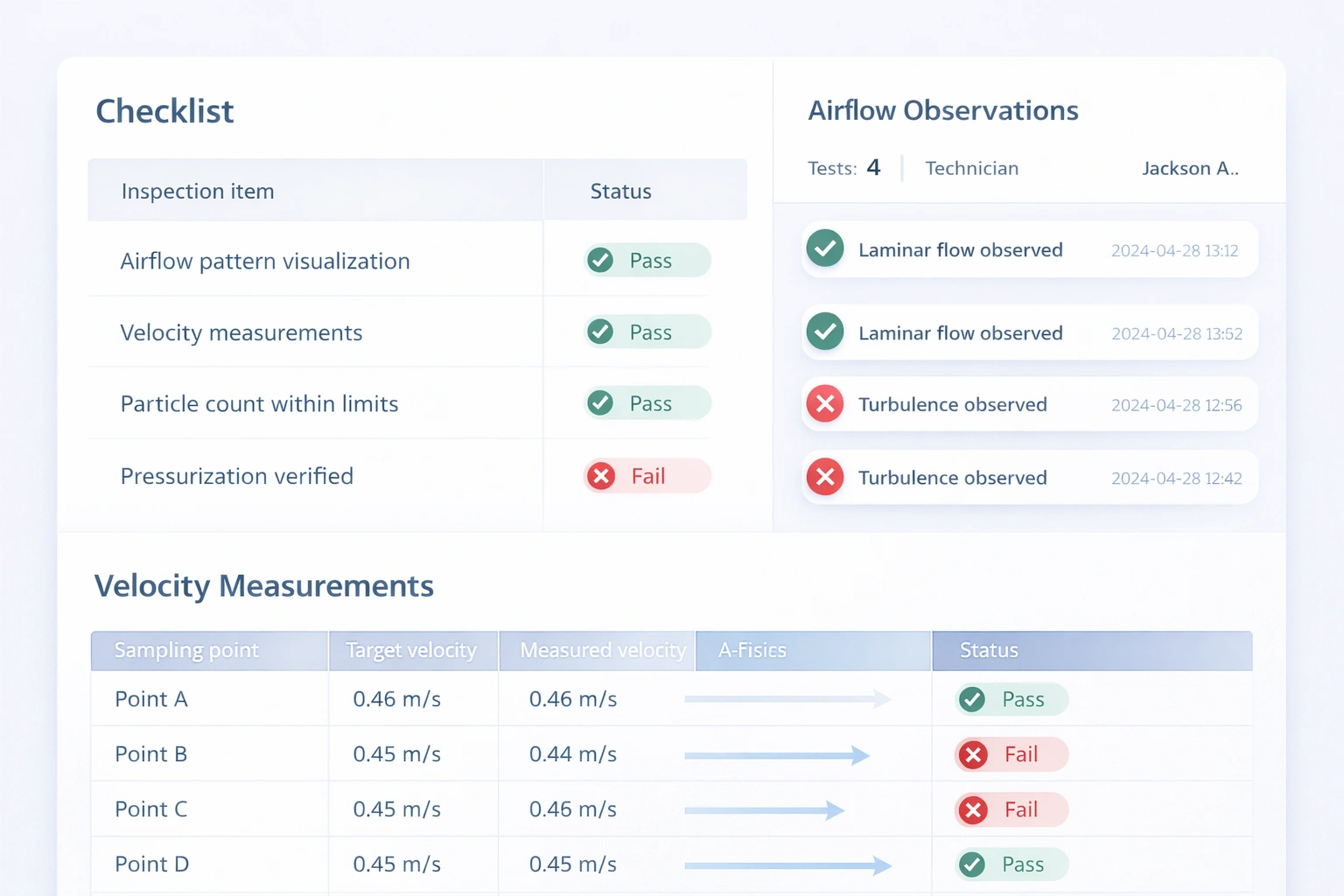

Los registros de verificación deben ser lo suficientemente claros para que otro revisor pueda entender qué se probó, bajo qué condiciones, cómo se comportó el flujo de aire, qué criterios de aceptación se aplicaron y si era necesaria una acción correctiva.

• Protocolo de verificación con método y alcance aprobados.
• Fecha de la prueba, condición de la sala y estado del personal.
• Fotografías de estudios de humo o evidencia en video.
• Mapa de velocidad y tabla de medidas.
• Desviaciones observadas y áreas afectadas.
• Acción correctiva y resultado de verificación de seguimiento.
• Firmas de aprobación y procedimiento de retención por sitio

Esto es especialmente útil durante la calificación, la investigación de desviaciones, las tendencias de contaminación y las auditorías regulatorias o de clientes.
